45°曲がった薪ストーブの煙突掃除3 日本製FRPシャフト(プラポール)～大成功

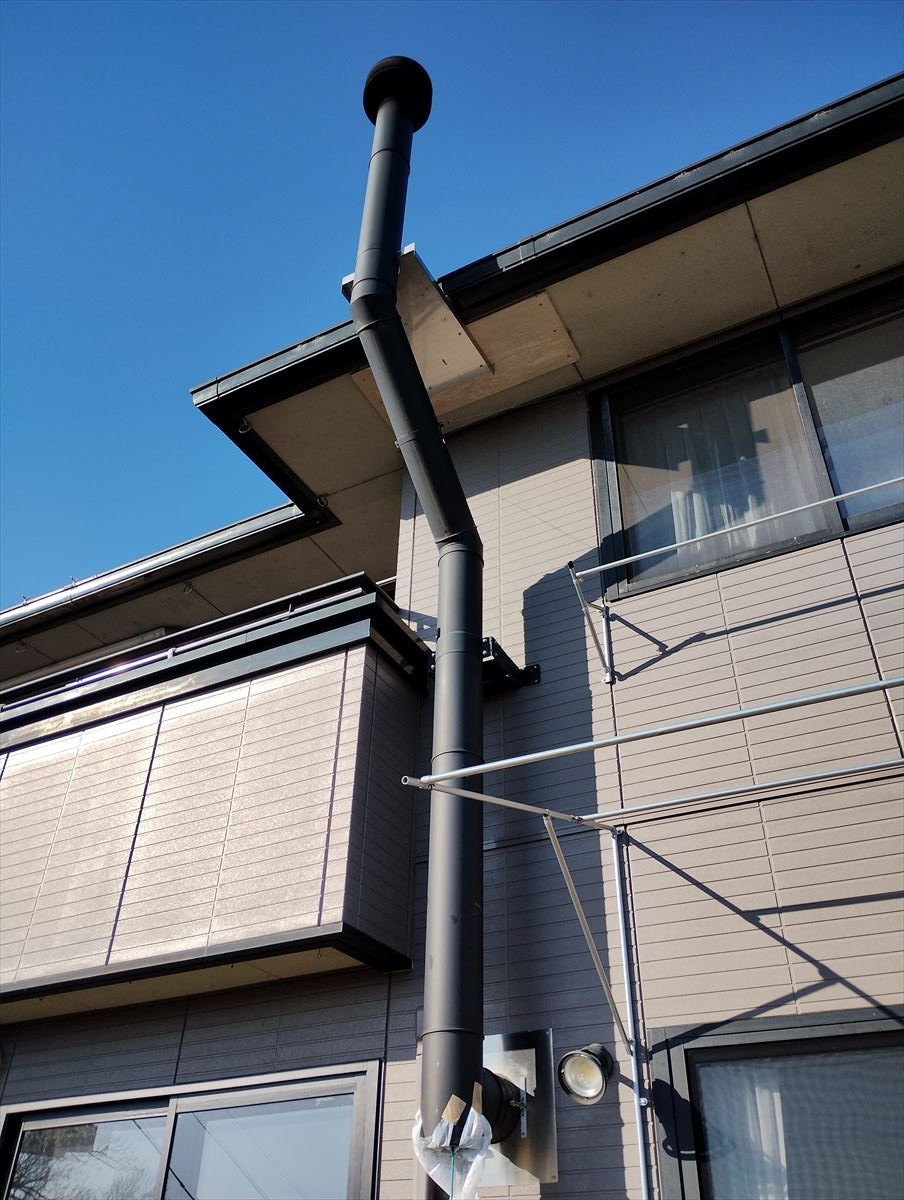

前回の中国製ナイロンシャフトは柔らかいだけで復元しないので、我が家の45°2度曲がりの煙突は掃除できませんでした。
何かいい材料はないかとホームセンターを探し回っていたとき見つけたのがこれ！

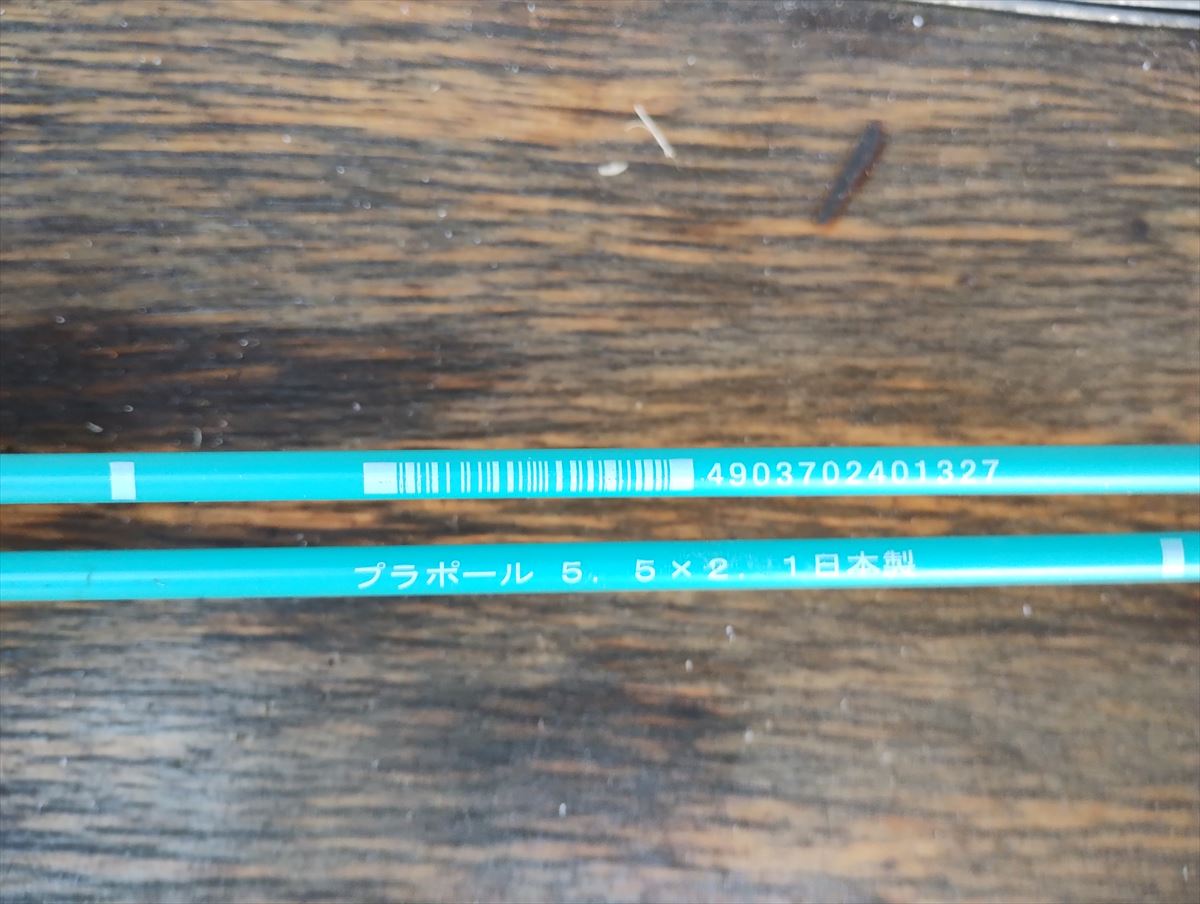

プラポールという農業で使うビニールトンネル用の資材です。
中身はFRP（繊維強化プラスチック）ワイヤーで、外側が樹脂(材質は不明)で覆われているものです。

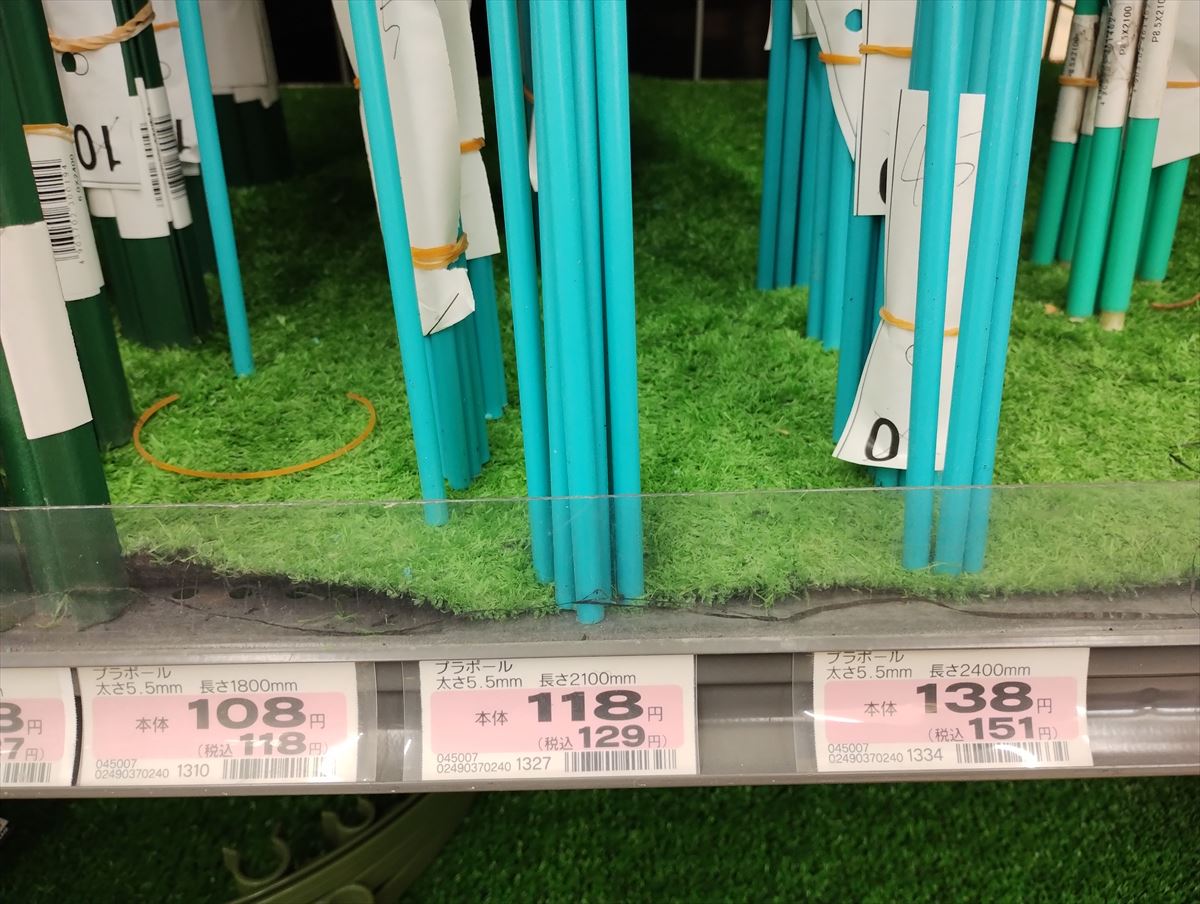

色々な製品が販売されているようですが、今回注目したのはこの直径5.5mmのプラポールという商品です。
手に取ってみるとかなりの弾力があり、45°曲がりの煙突はらくらく通過しそうです。
しかも力を抜くと瞬時にまっすぐに戻ります。
求めていたのはこの性能でした。
しかも価格は2.1mのもので1本129円という安さ。

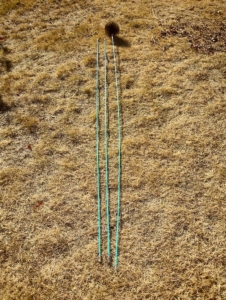

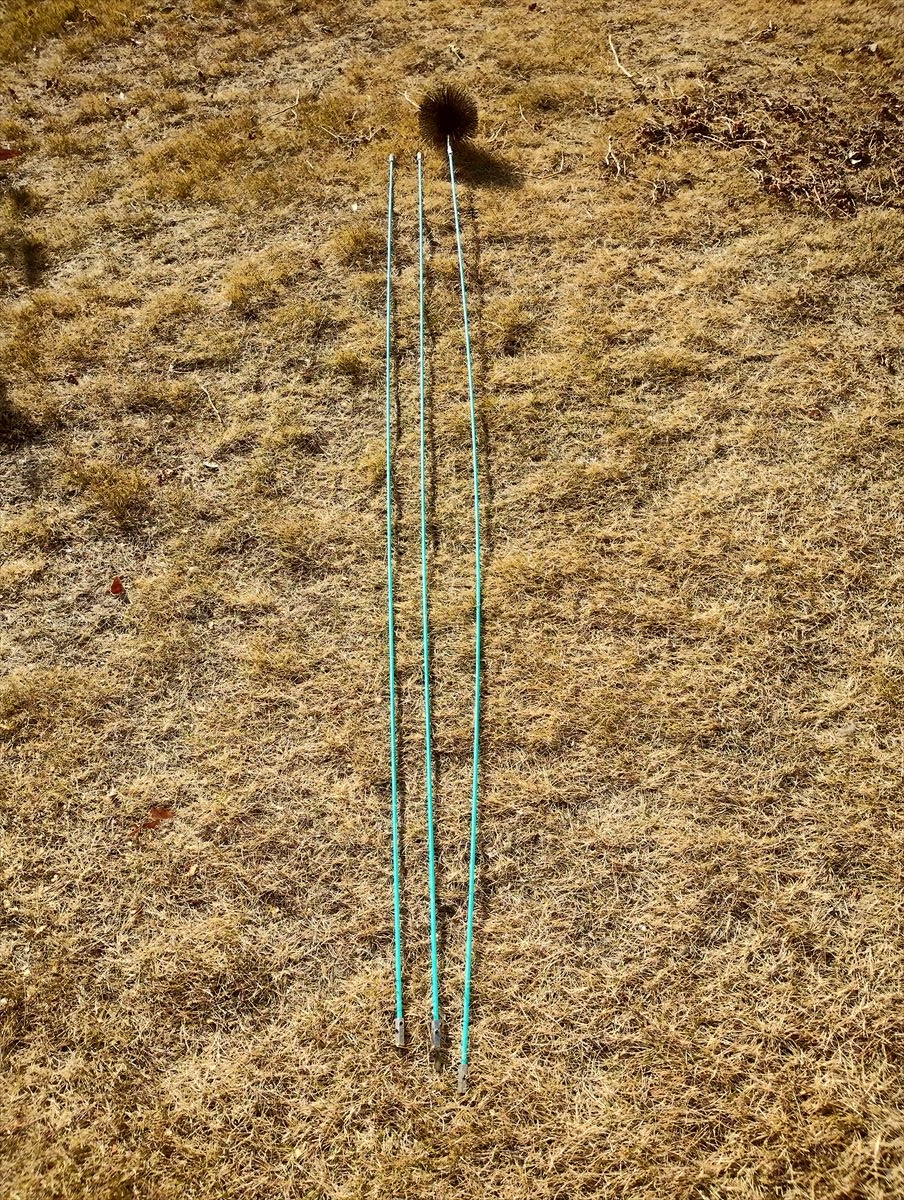

これを3本つなぐと6.3mとなり、我が家の煙突にはちょうどよい長さとなります。

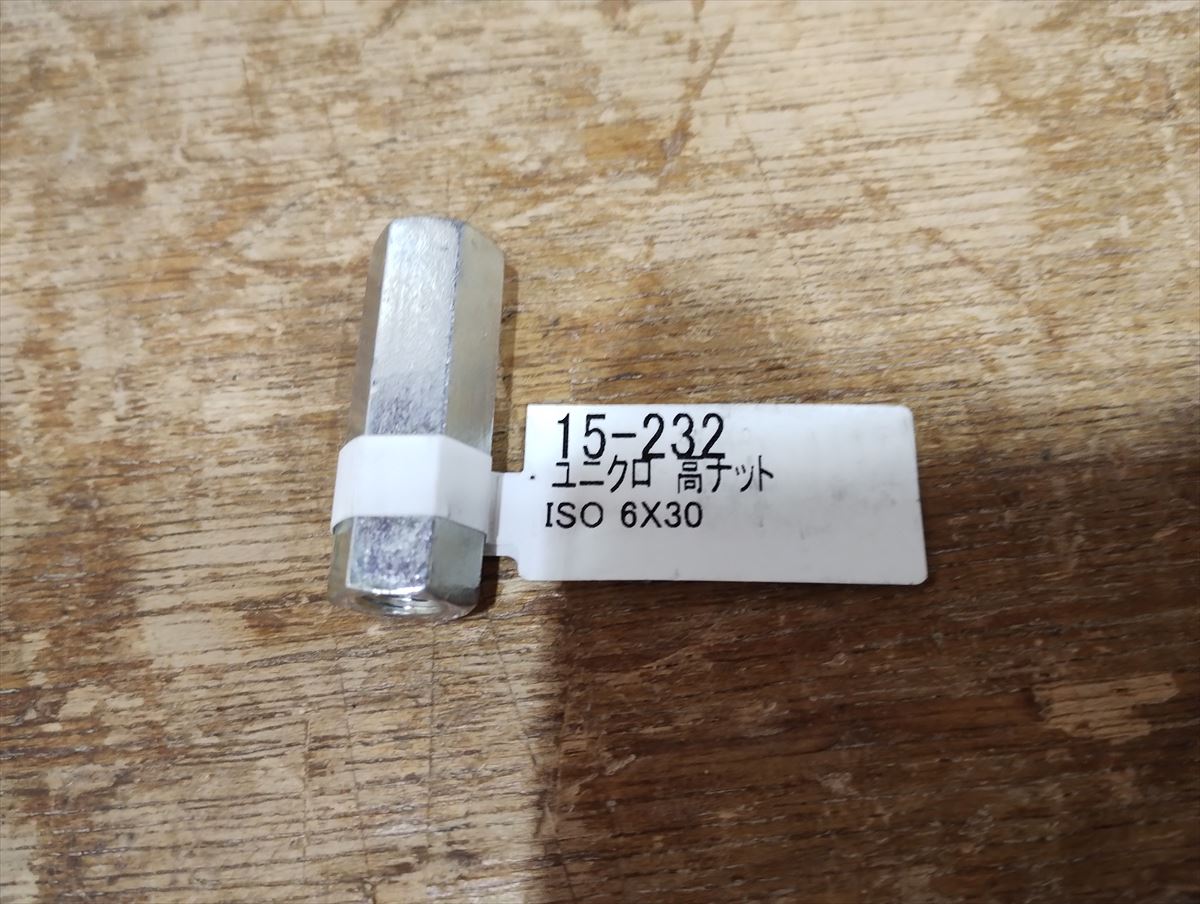

問題はどうやって繋ぐかですが、M6の長ねじとM6の高ナット(長さ30ｍ)を使うことにしました。
高ナットは1個150円くらい。
6個で900円です。
長ネジは手持ちのものを使用しました。
まずブラシ部分は今まで使っていたホンマ製の物を使うのでM9の雄ネジです。

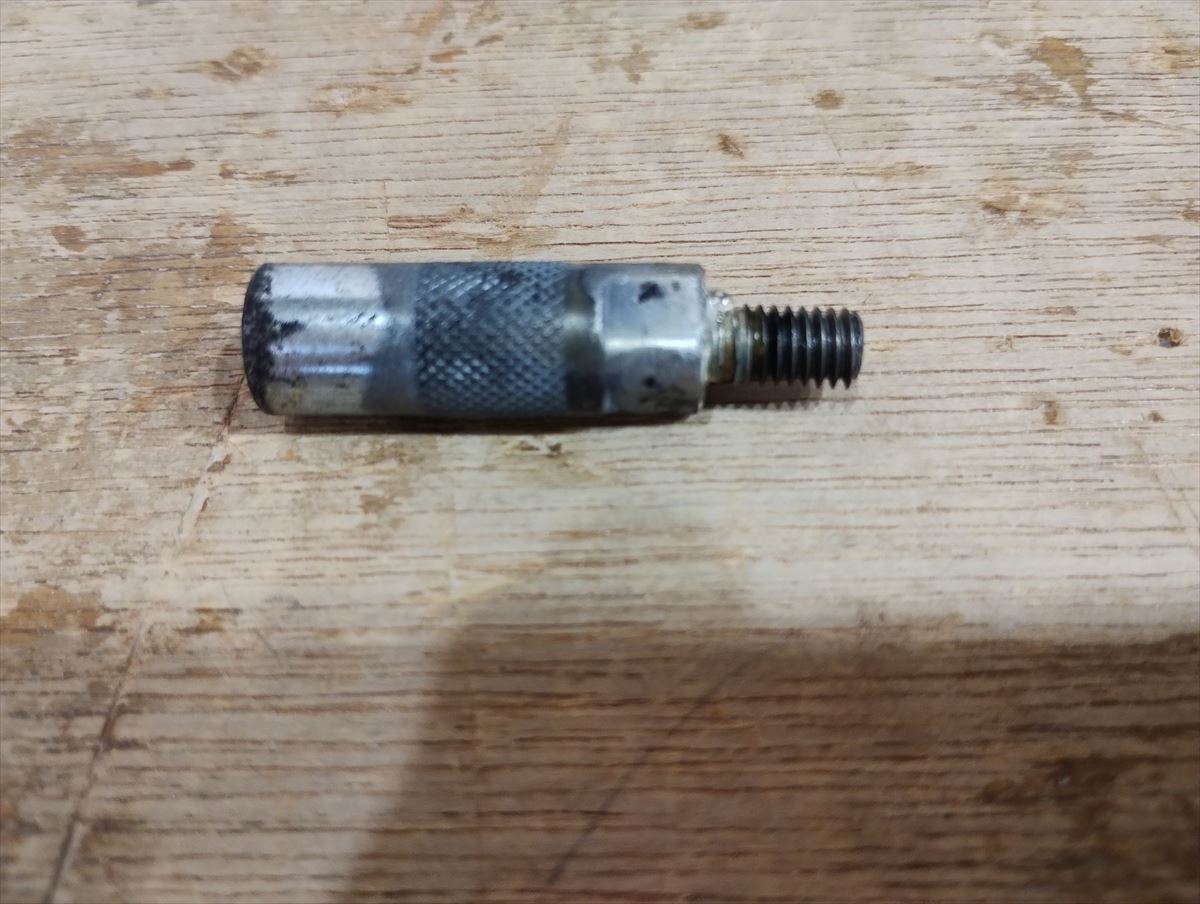

従ってホンマ製のスチールシャフトについていたM9の雌ネジをシャフトから切り離し、雌ねじの反対側に直径6mmの穴を開け、M6のネジを差し込みロウ付けします。

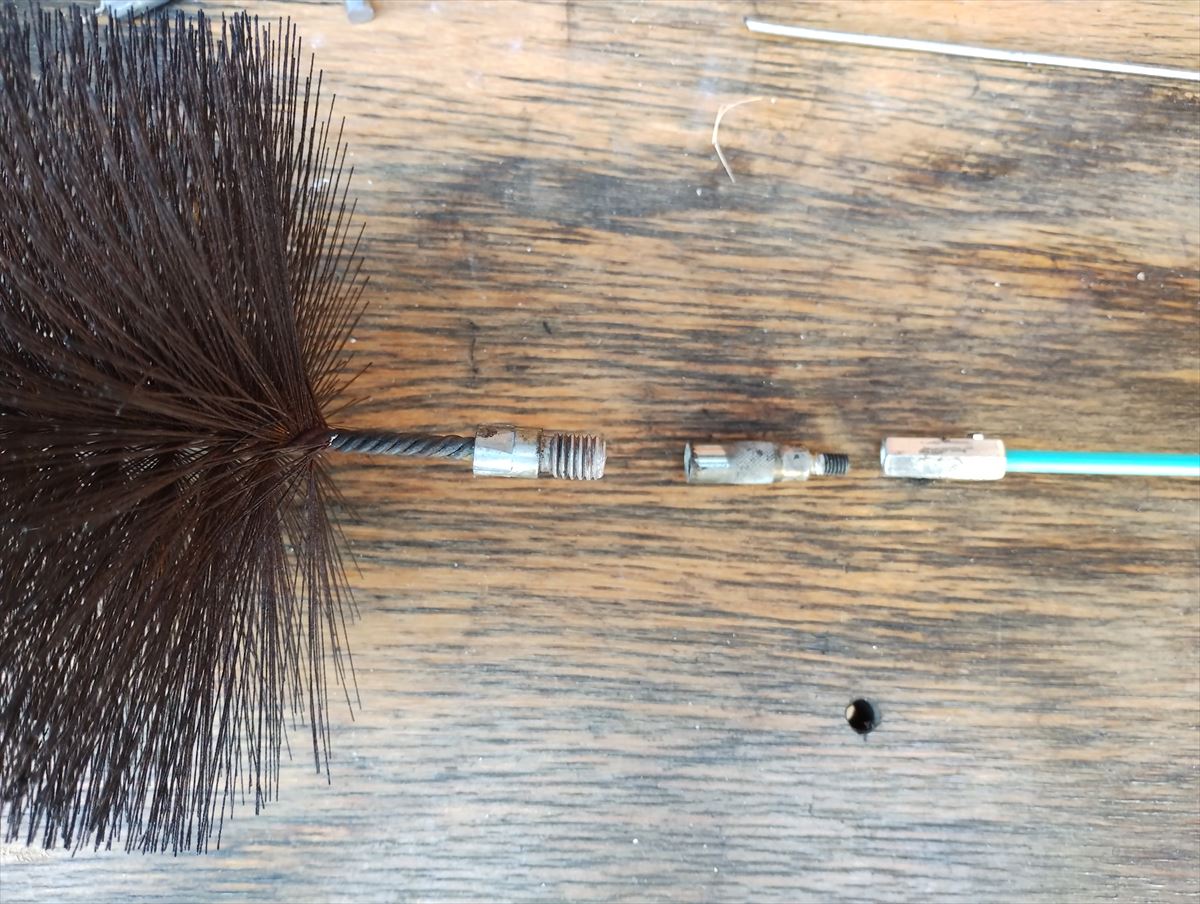

これでブラシとシャフトが接続できます。

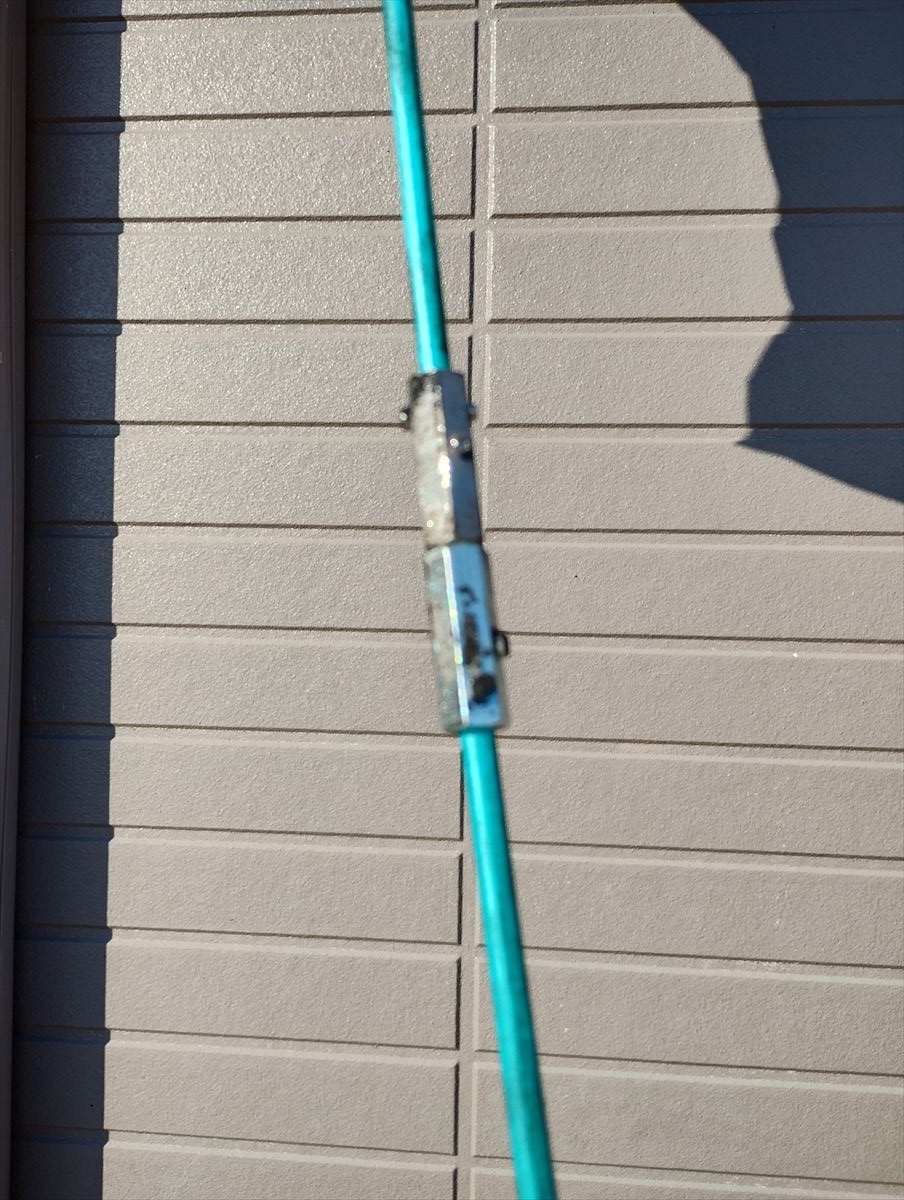

シャフトとシャフトの接続は、長ねじと高ナットを使い次のような部品を作ります。
一番右は先程作ったブラシ接続用です。

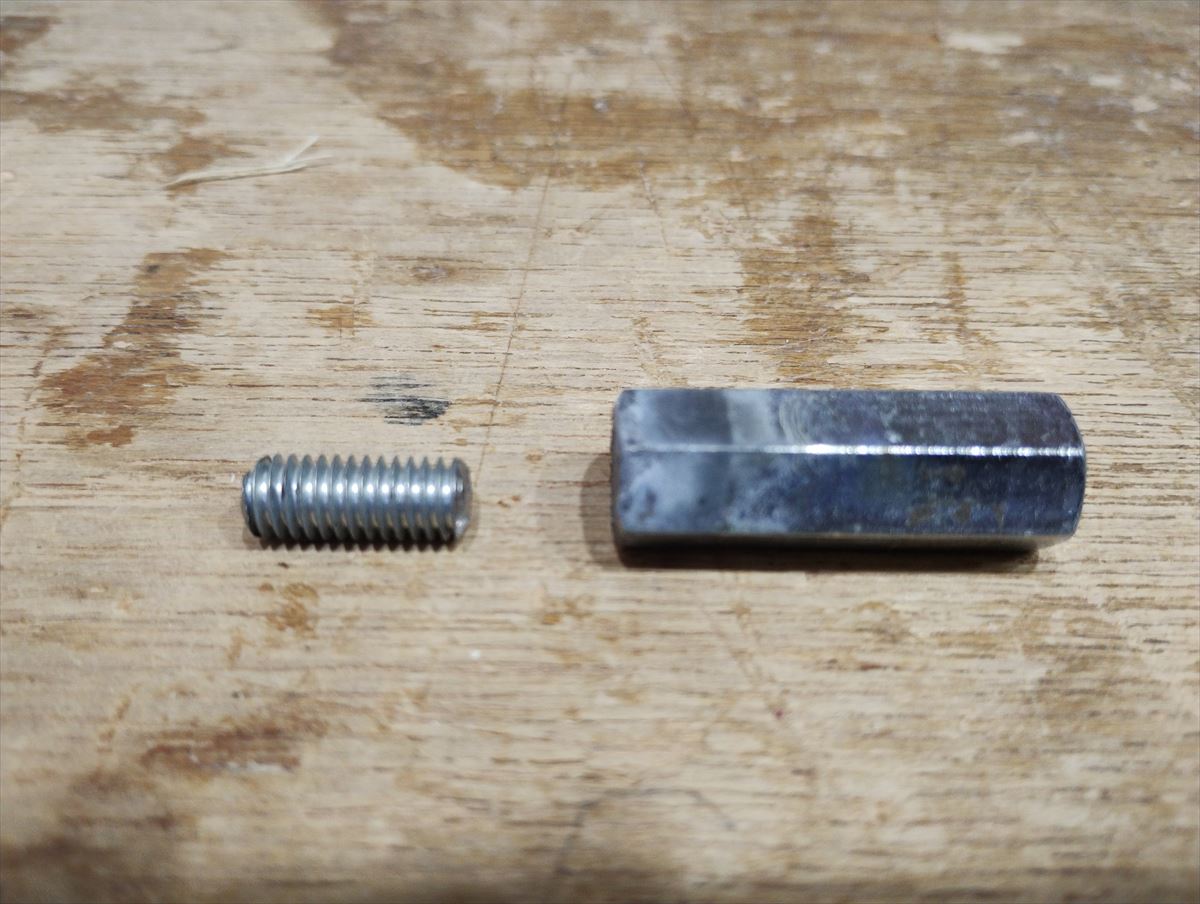

オス側作り方は、まず長ねじを15mmほどに切り、

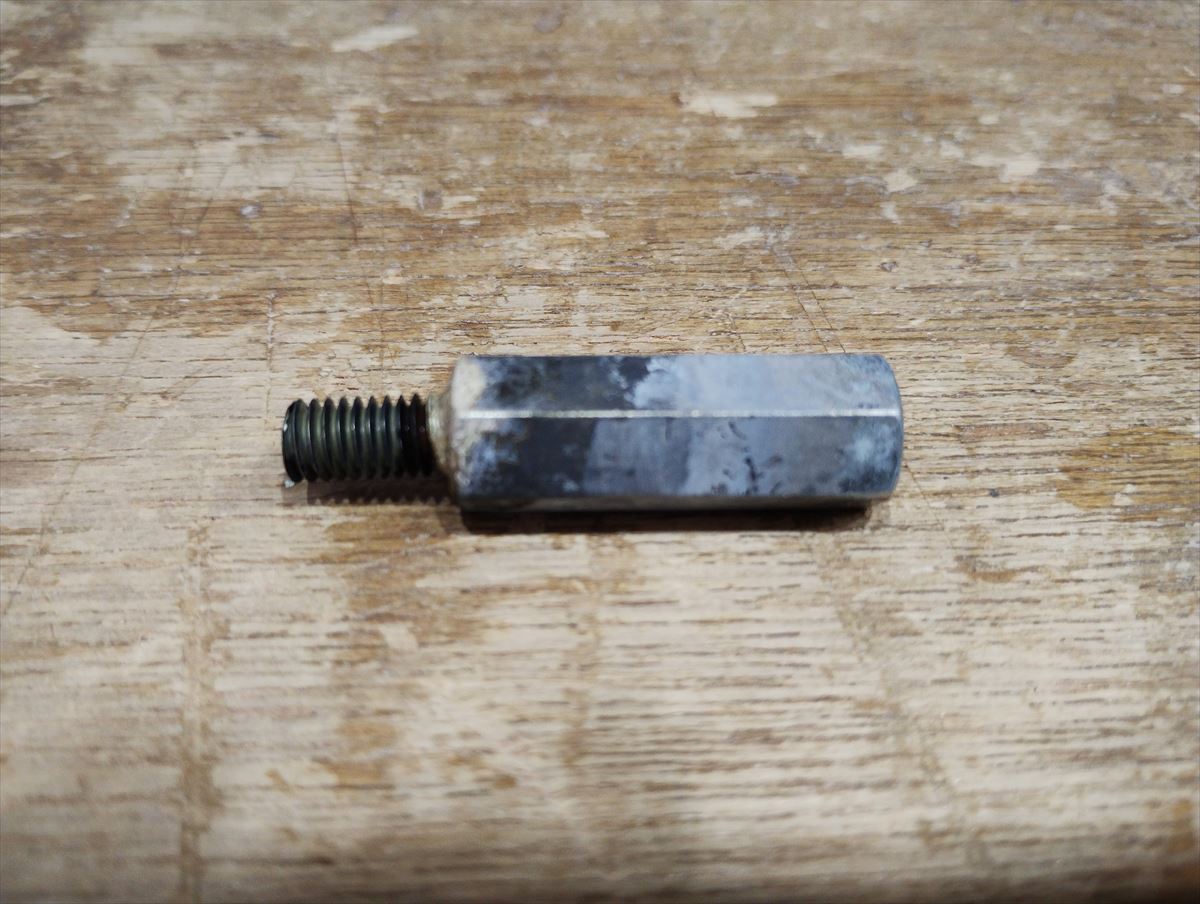

高ナットに5mmねじ込み、ロウ付けします。
シャフトが入る部分は5.7mmのドリルでネジ穴を拡張します。
シャフトの直径は5.5mmですが、5.7mmの穴でやっとねじ込めるようになりました。
さらにシャフトが抜けないようにM2のネジで2個所留めるため穴を開けておきます。

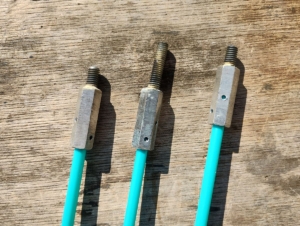

シャフトをねじ込んだところ。
これを受けるメス側は高ナットをそのまま使いますが、シャフトが入る部分(長さ20mm)は先ほどと同じように穴を5.7mmに拡張しておきます。

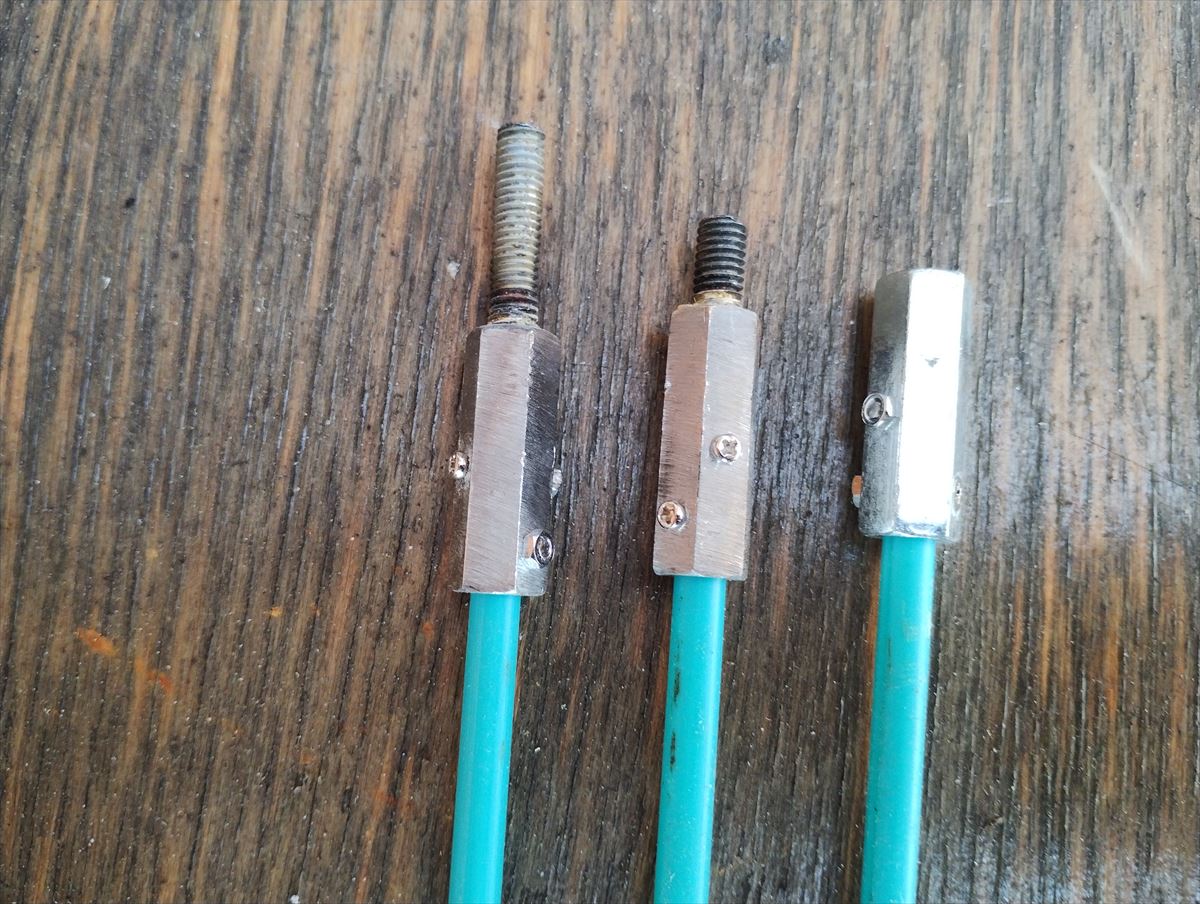

写真はM2のねじで固定したところ。

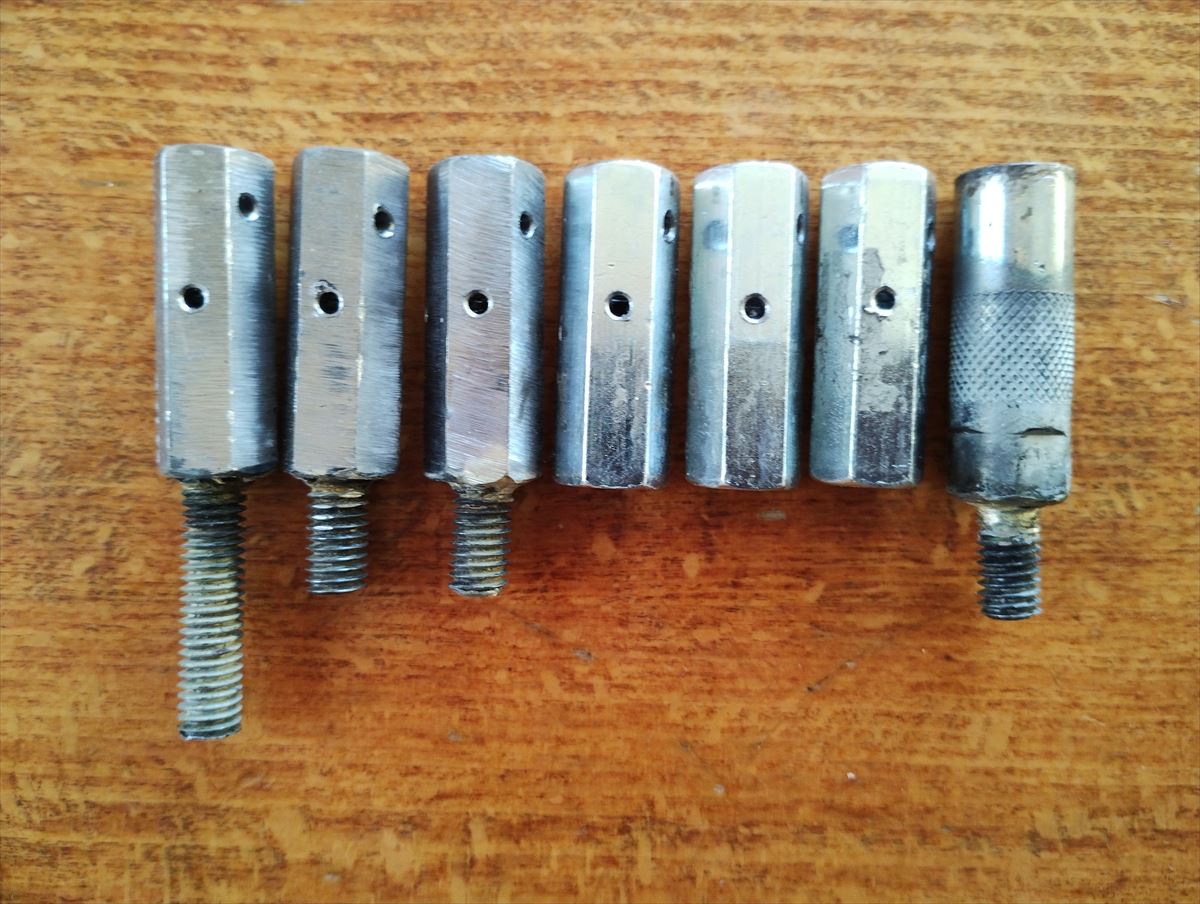

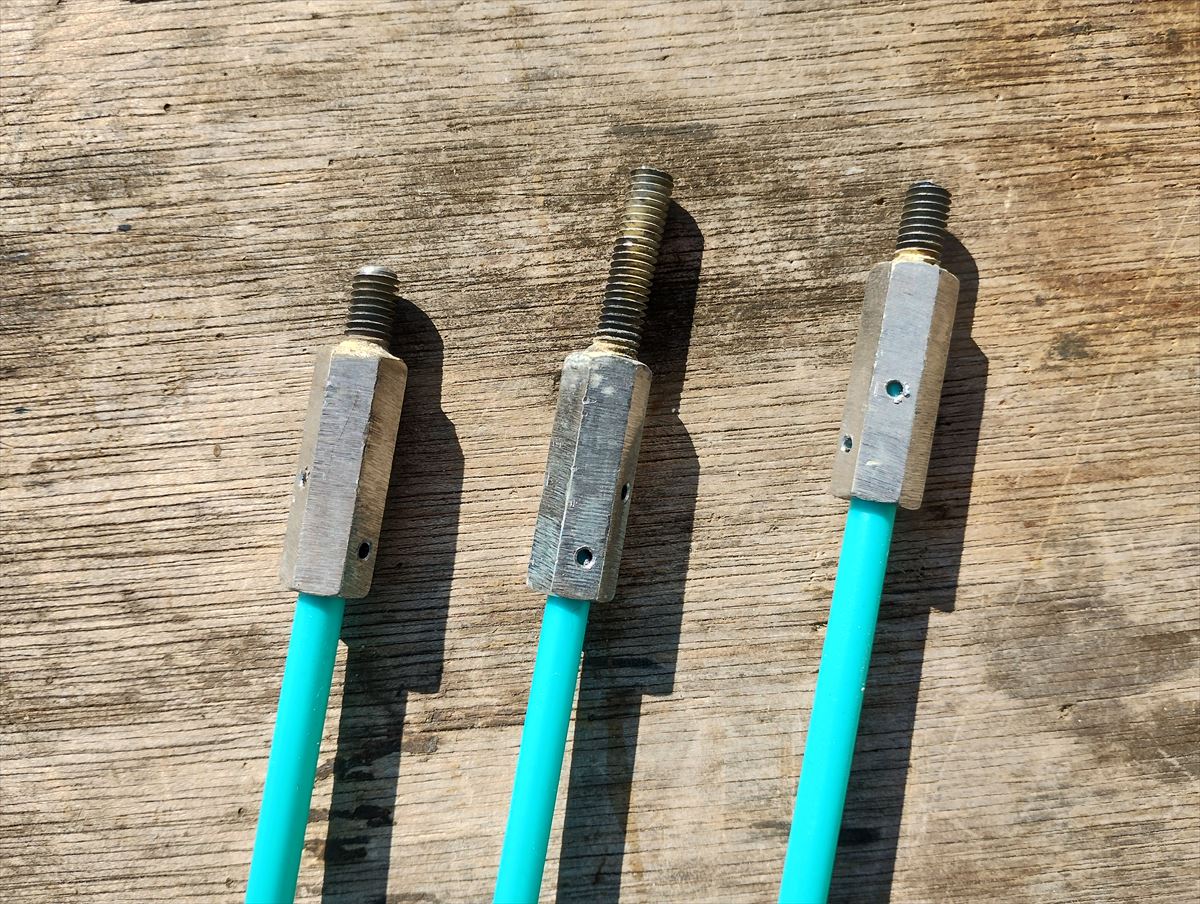

左２つがオス側、右がメス側。
一番左のネジが長いですが、最下部のシャフトに取っ手を付けるため、長めにしておいたのですが、最終的に全て同じ長さにしました。
取っ手ですが、手持ちの直径19.1mmの農業用パイプを使いました。

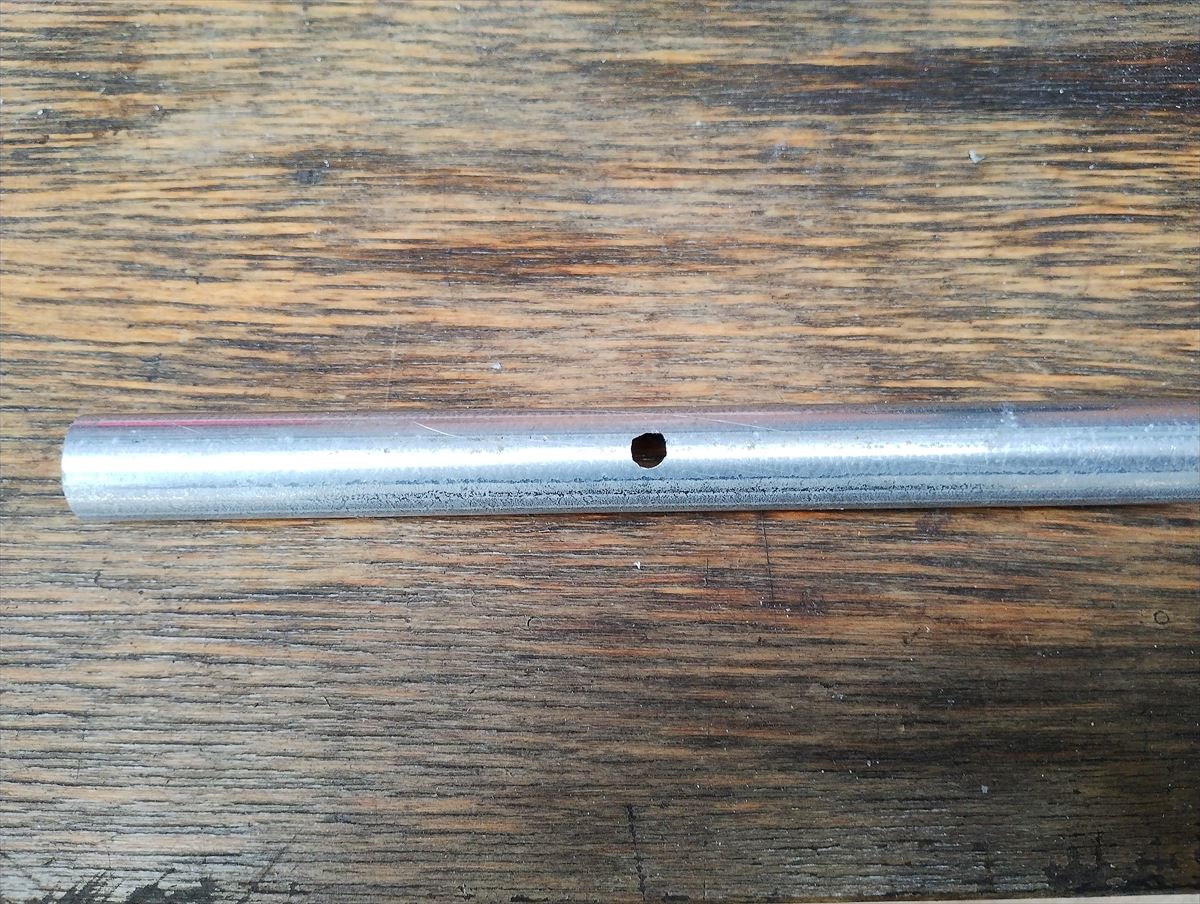

長さ200mmに切断し、中央にM6のネジが通るように直径6mmの穴を開けます。

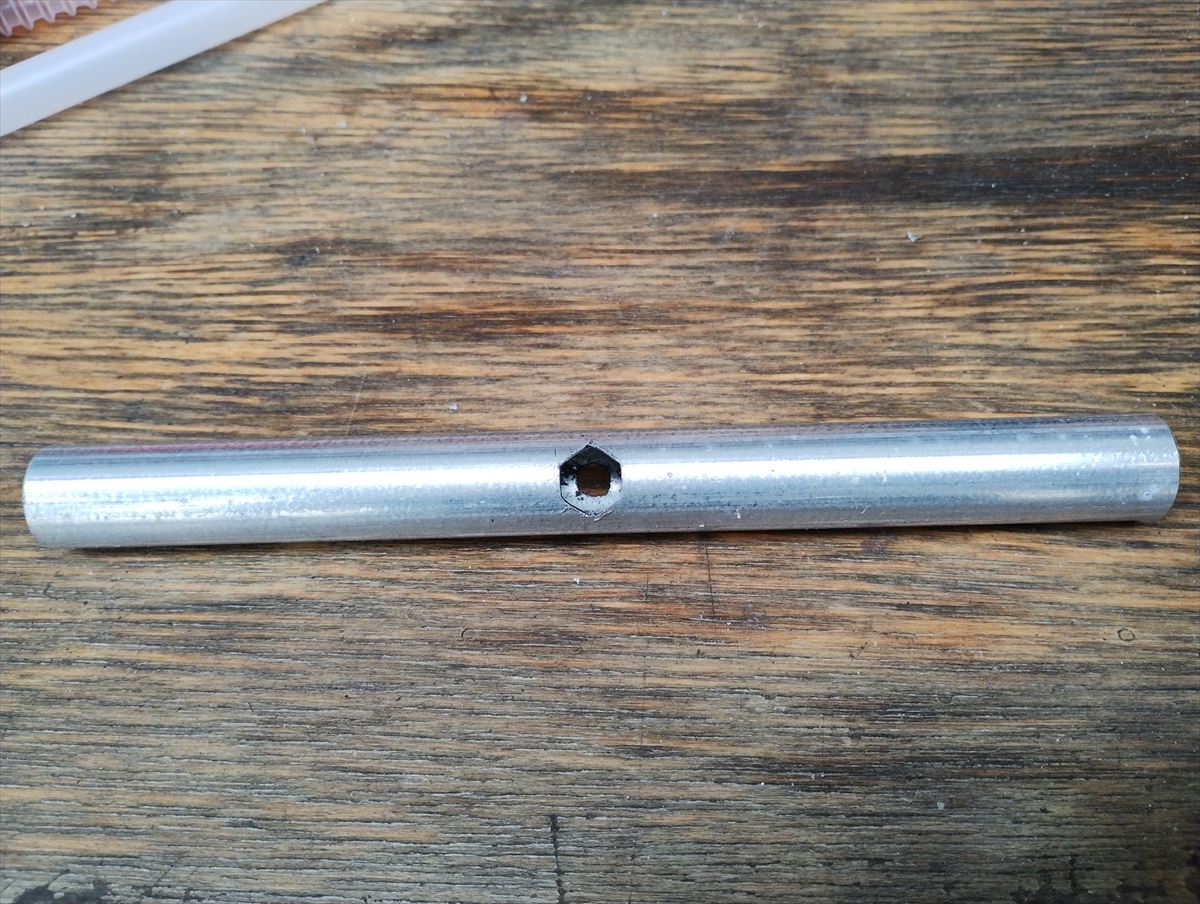

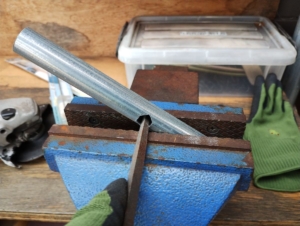

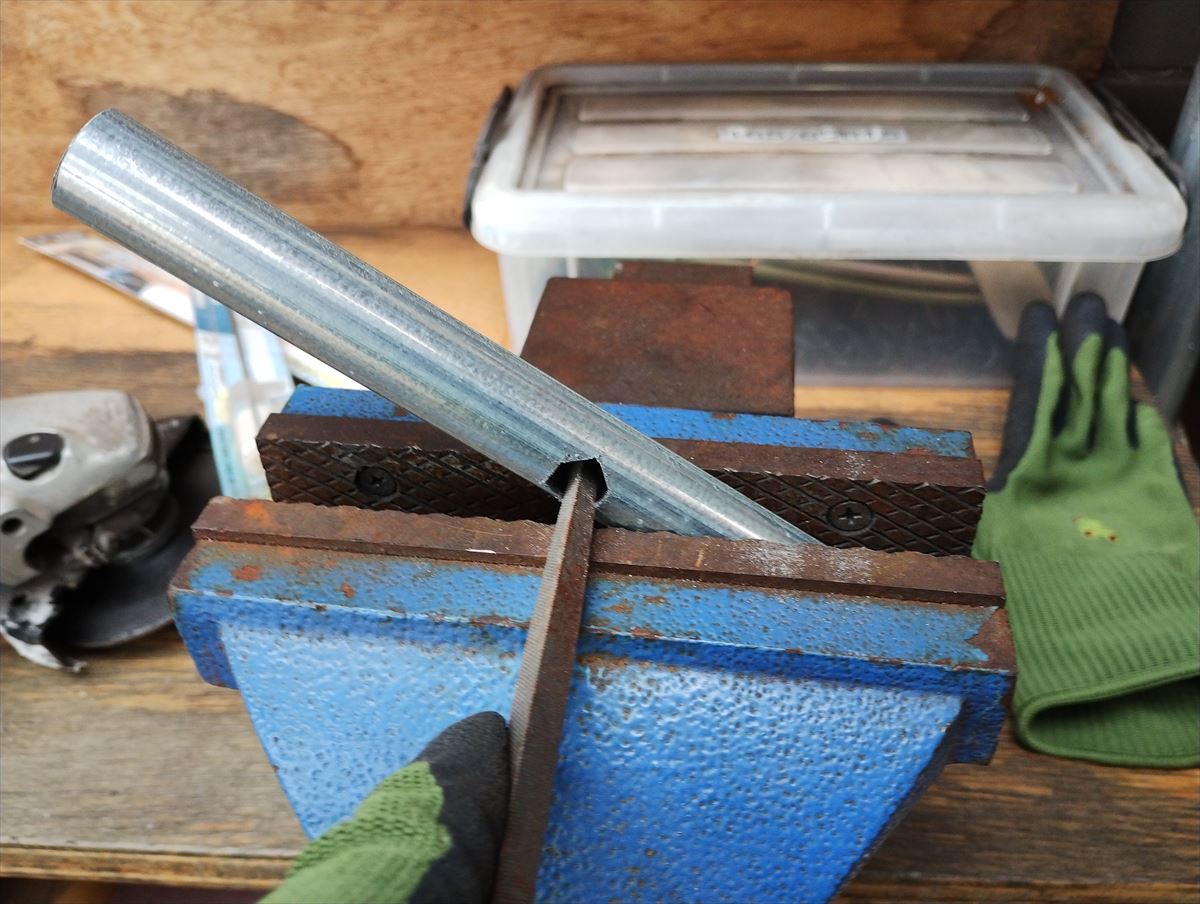

その裏側は10mmの穴を開けヤスリで削って
M6の高ナットが入るように正六角形にします。

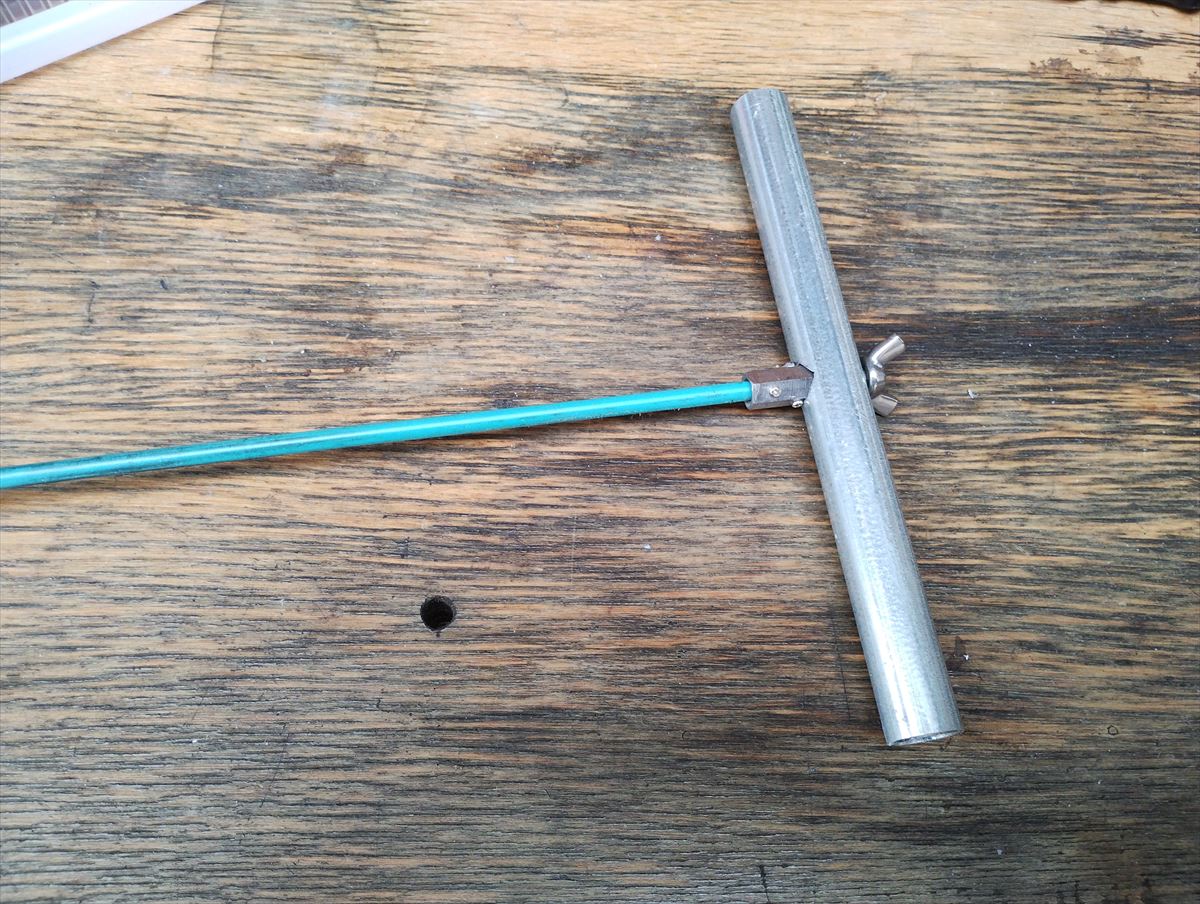

これを最下部のシャフトに差し込み、蝶ナットで固定して取っ手とします。
では、早速煙突掃除を行います。

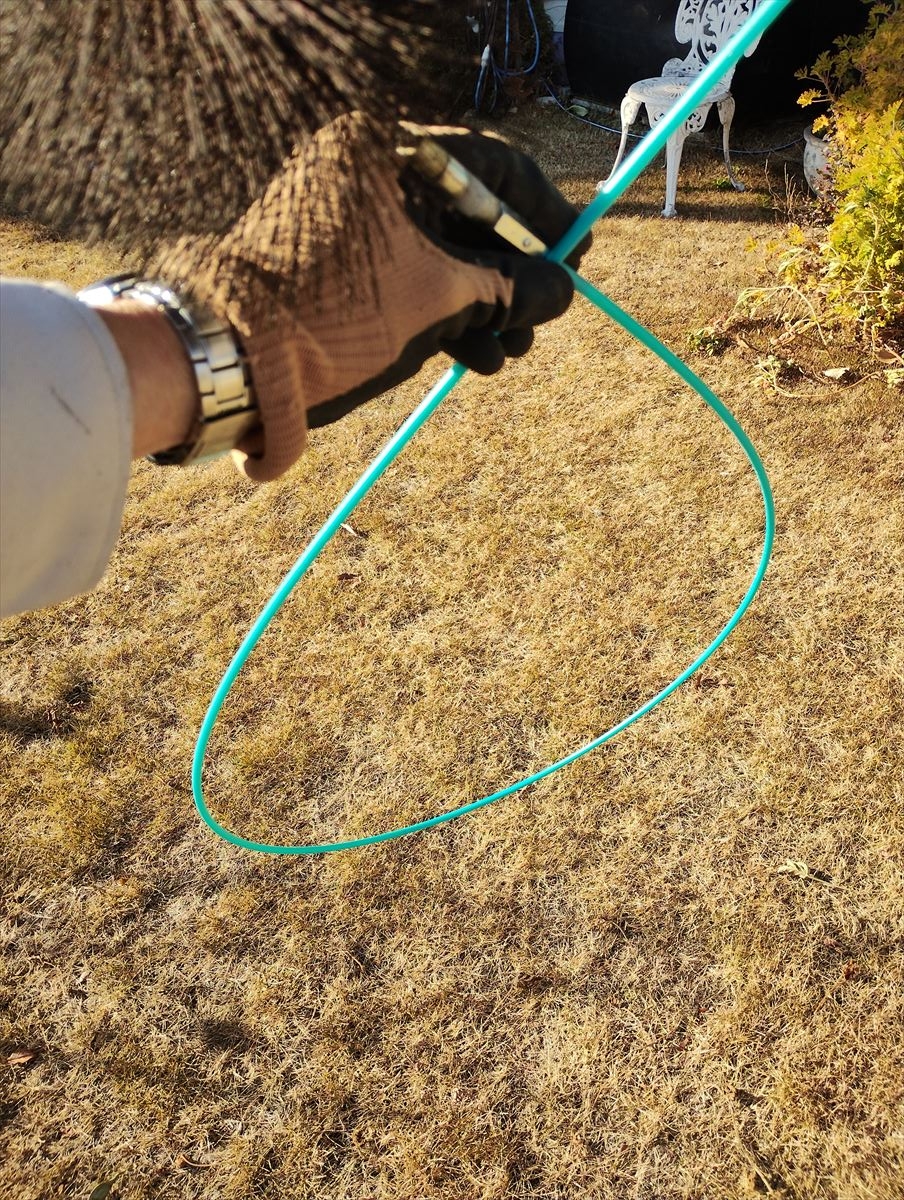

曲げてみるとこんな感じ。
力を緩めるとすぐに真っ直ぐな状態に戻ります。

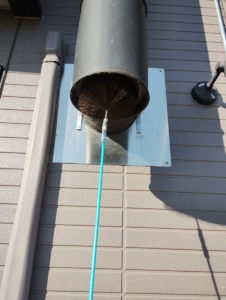

ブラシを差し込み、シャフトを繋ぎながら
上へ上へと挿入していきます。
45°曲がりの2箇所は難なく通過しました。
前回できなかった最上部もラクラクです。
早くこの方法を気付けばよかった。
しかもかかった費用はシャフト3本で387円、高ナット6個で900円。
たった1,300円程でした。
なお、当方ロウ付けを使用していますが、その部分は直径2～3mmのネジで固定することも可能かと思われます。
参考までに。
