肘掛け椅子の製作



背板の高い肘掛け椅子を作りました。



今回の設計のポイントは脚と肘掛けが一体となっていることと、左右の脚を背板で連結し強度を持たせている点です。

材料は幅１２５ｍｍ、厚さ３５ｍｍのヒノキ板を使用しましたが、自動鉋盤で削って使用しました。

機械がない場合は２×４や２×６の材料で設計すれば、多少サイズは違っても同じようなものができるはずです。

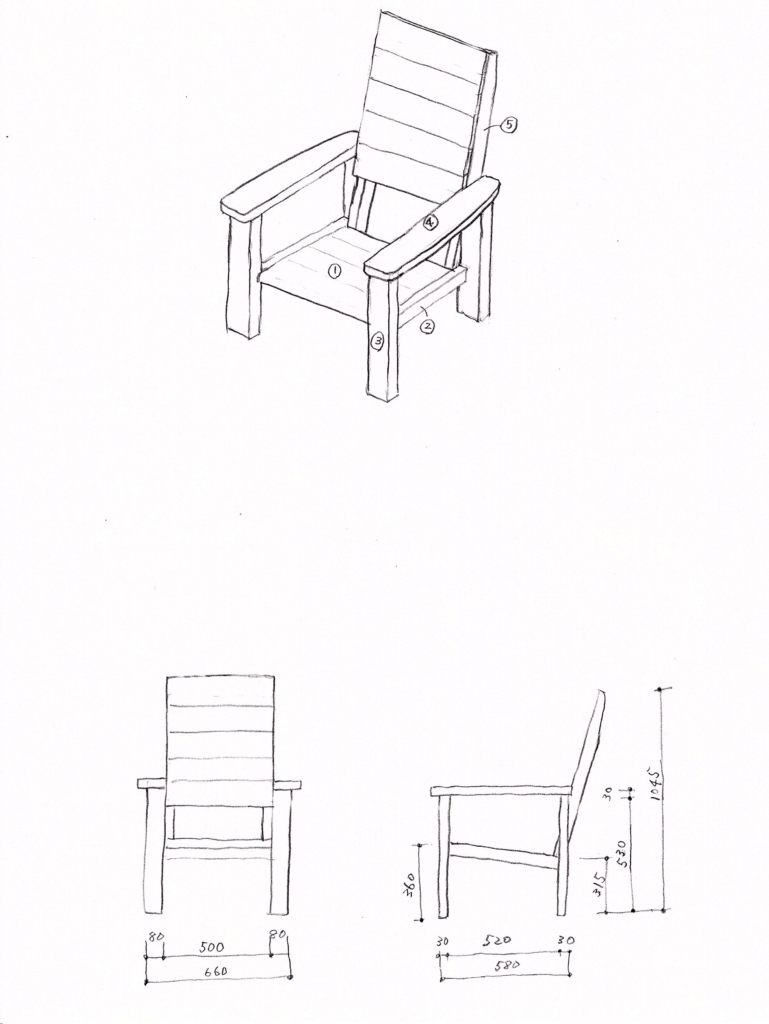

ではまず全体図から。

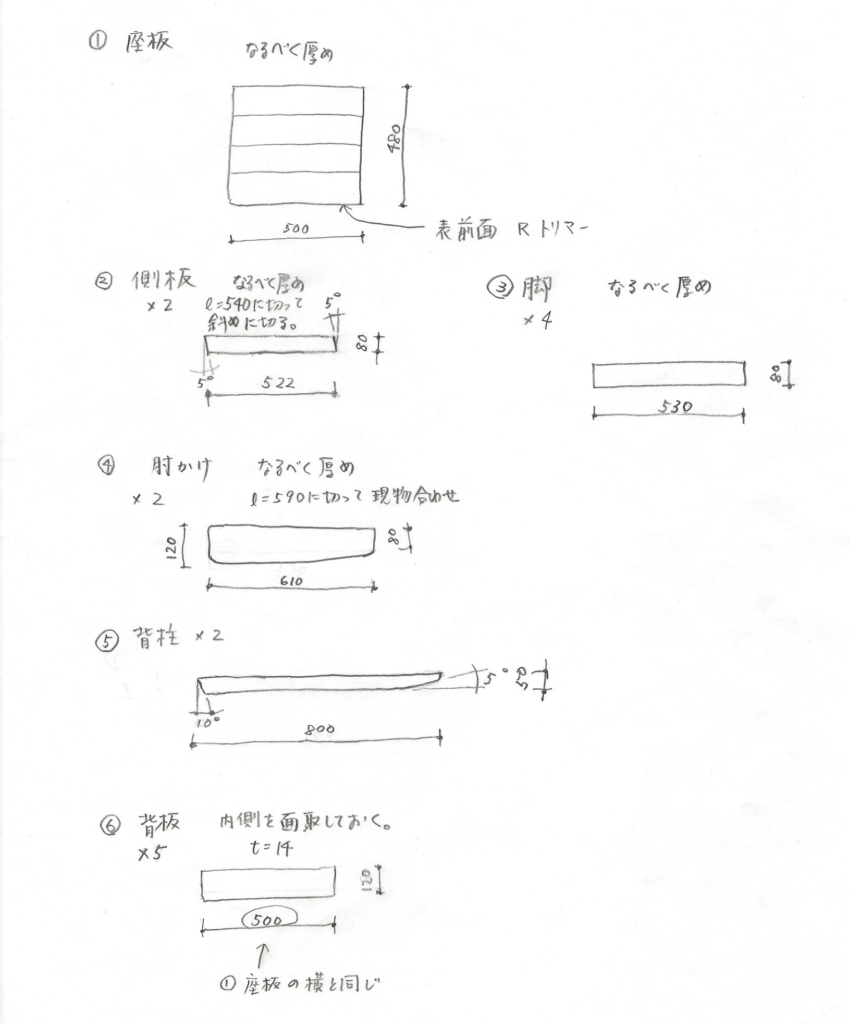

次に部品図です。

この椅子は組み立て方がポイントで、まず座板を作りその座板に左右の脚を取り付け、さらに脚に肘掛けを取り付けます。

最後に背板を取り付けたら終了。

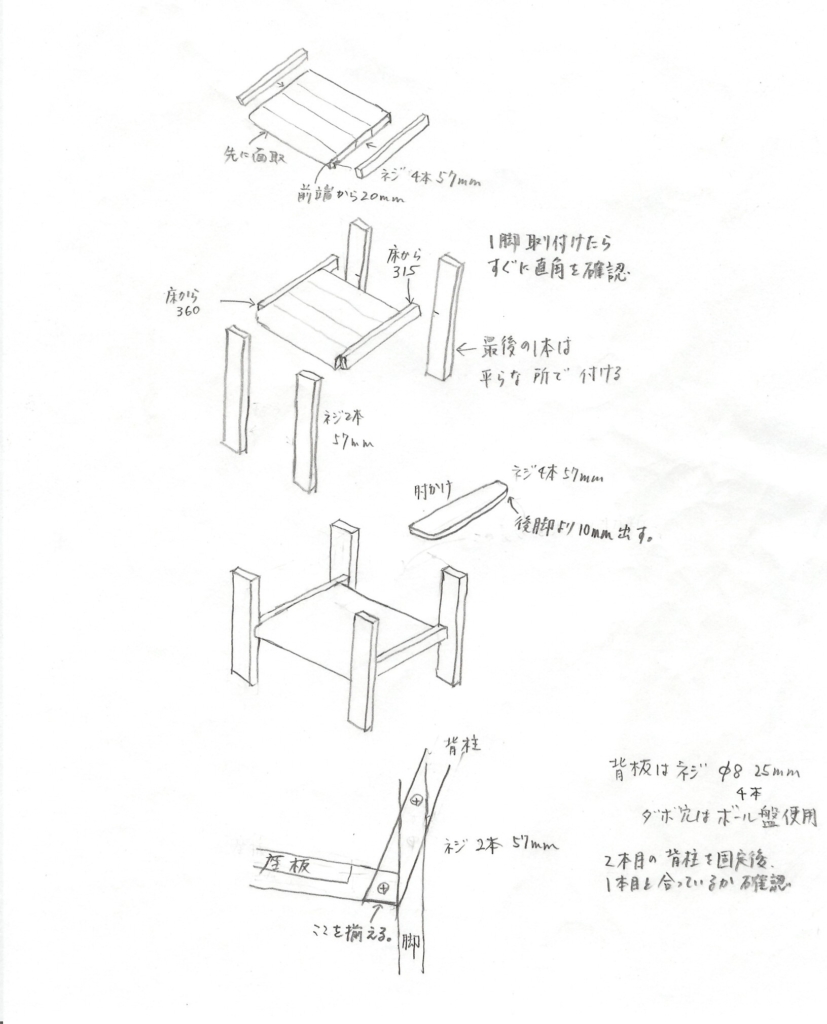

わかりやすいように組立図を載せておきます。

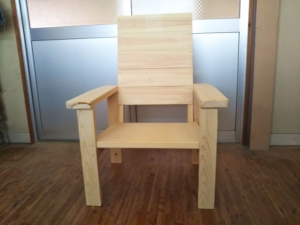

出来上がりがこれ。
